HelioRC et ButterFlight vont vite, trop vite ! Alors que la Helio Spring première du nom et ses 2 processeurs F4 et F3 surclasse encore les cartes classiques F4 et même F7, voici venue la HelioRC STRIX Binary F10 !
F7 + F3 = F10
Alors il ne s’agit pas là d’un nouveau type de CPU, mais d’un abus de langage en quelque sorte. La STRIX Binary embarque 2 processeurs. Il y a tout d’abord un F3 dédié à l’interprétation et au filtrage des signaux du gyroscope grâce au système Helio IMU-F. Les données sont ensuite transmises au contrôleur de vol qui jouit de toute la puissance d’un processeur F7 !
Pas de changement côté gyro, il s’agit d’un ICM-20601 qui a fait ses preuves sur les autres cartes HelioRC, tandis que la concurrence peine avec le ICM-20602 en F7.
Les avantages ?
Les limites hardware sont tout simplement repoussées. La boucle PID à 32kHz tourne évidemment sans overclock. Mais cela laisse place aux futures fonctionnalités en cours de développement comme le mode FU (au nom de code technique STARBUCK_ALT_FU_MODE). Ce dernier met le filtrage des oscillations et vibrations à un autre niveau, jamais atteint…
Compatibilité
La STRIX Binary F10 sera compatible avec tous les firmwares du moment, à savoir ButterFlight, BetaFlight, iNav et même RaceFlightOne !
Test de la Helio Spring en FU Mode avec des hélices complètement tordues
Test STRIX Binary F10 en vol
Toutes les caractéristiques de la STRIX Binary F10
- Processeurs : F7 & F3, STM32F722 & STM32F301
- Gyro : ICM 20601
- IMU : F3 + ICM 20601
- OSD : BetaFlight actif avec filtre LC
- Signaux moteurs supportés : DSHOT, ProShot et MULTISHOT
- Récepteurs supportés : PPM, S.Bus (avec inverseur intégré), DSM, HoTT, SRXL, CSRF, FPort, le tout en 5V ou 3.3V
- Protocoles de télémétrie supportés : FrSKY Smart Port (avec inverseur intégré), FrSKY Sensor Hub, HoTT Telemetry, SRXL, CSRF, FPort
- Ports séries : 5 UARTs (UART1 et UART2 ont les inverseurs pour FrSky)
- Buzzer : port dédié en 5V
- Entrées analogiques : capteur de tension juste qu’à 26V, capteur de courant et entrée RSSI (3.3V max)
- Alimentation : VBAT jusqu’à 6s avec régulateur 5V et filtre pour la vidéo
- Dimensions : 36 x 36 mm (40 x 36 mm avec les pads moteurs)
- Trous de montage : 30.5 x 30.5 mm

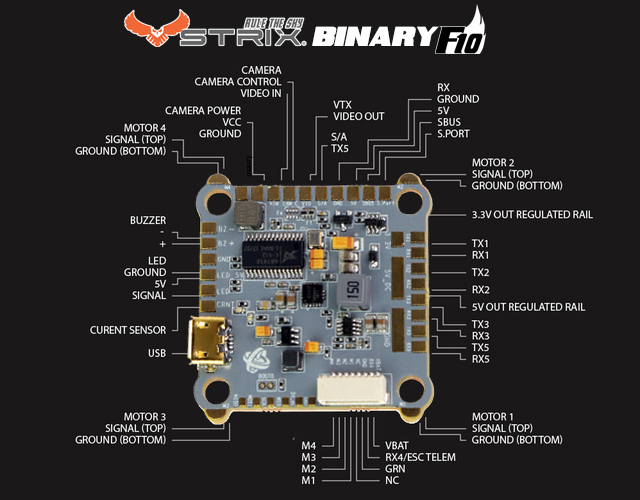

Le schéma de câblage

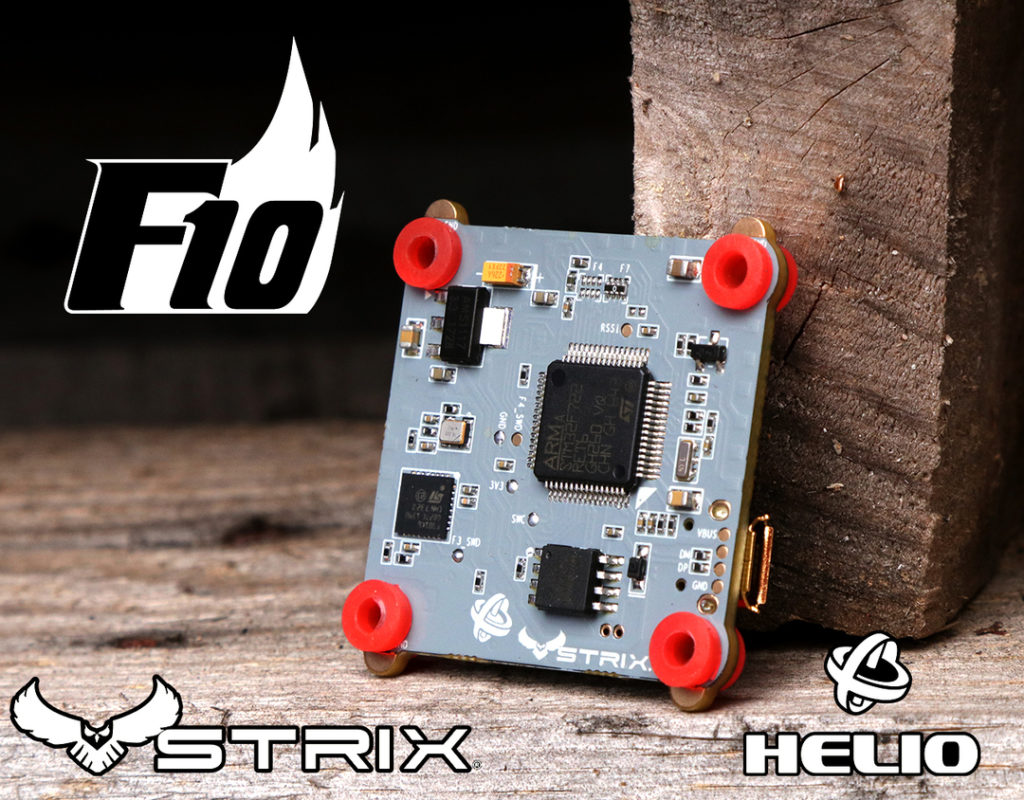

Quelques photos
Prix et disponibilité
La STRIX Binary F10 est d’ores et déjà disponible en précommande chez Ready Made RC au tarif raisonnable de 49,99$ (hors port et éventuelles taxes).
Conclusion
Mon kwad en Kiss V2 reste le setup que je préfère, loin devant BF et F1. Par contre, j’aime beaucoup voler avec l’Oblivion contrôlé par l’Helio Spring sous ButterFlight, et pourtant il est en full stock ! Du coup, je me dis qu’avec cette carte ça peut-être encore mieux. Et en plus si ça permet de faire des économies d’hélices alors j’achète direct ! Qui a dit que j’aimais la course à l’armement ?
Merci à YKS pour l’info !
