Diatone Mamba Race

Diatone vient de dévoiler une nouvelle gamme d’ESCs 4 en 1 avec circuit imprimé non percé, c’est à dire sans trous de montage ! Il s’agit des Diatone Mamba Race F60 et F75.

Des ESCs 4 en 1 sans trous de montage

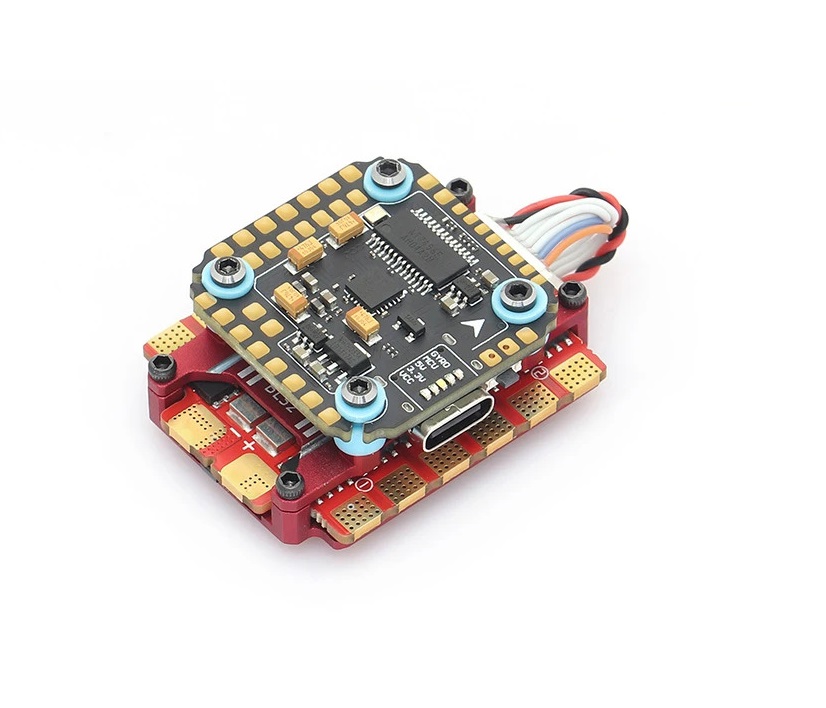

Le PCB des nouveaux ESC 4 en 1 Diatone Mamba Race est donc installé dans un châssis en aluminium.

Ce châssis se fixe à la bottom plate du drone FPV via 4 vis espacées de 20 mm. Il est possible d’utiliser des M2 comme des M3 grâce à de astucieux adaptateurs au format M5 (M5 vers M3 et M5 vers M2). La carte de vol se visse quant à elle par le dessus.

Les avantages

Ainsi, il n’y a plus de vis qui traversent le châssis, les ESCs et la FC. Cela a pour effet de limiter les contraintes appliquées directement à la board. En effet, les châssis (de drone) peuvent être amenés à plier ou vriller, pouvant aller jusqu’à casser les pistes des circuits imprimés, aussi bien pour les ESCs et que la FC.

Il n’est donc plus question ici d’entretoises et autres jeux de standoff pour monter la pile d’électronique. Il n’y a pas besoin non plus de démantibuler cette dernière pour effectuer la maintenance.

Autre point intéressant, en l’absence de trous, les pads de soudures sont plus gros et donc plus facile à souder. Comme les specs le prouvent, cela permet aussi de faire passer plus de courant.

Les inconvénients

Visiblement, le poids et l’encombrement sont sensiblement identiques à une stack classique. A voir si le châssis en alu fait plutôt office de dissipateur thermique ou si au contraire il réduit le refroidissement des ESCs. Autrement, je ne vois pas d’autre point négatif.

Toutes les caractéristiques techniques

• Tension d’alimentation : 3~6S (12,6V~25,2V)
• Courant continu : 60A (F60) et 75A (F75)
• Courant en pic (10 secondes) : 75A (F60) et 85A (F75)
• Firmware : BLHeli_32 (AM32 certainement à l’étude)
• Protocoles supportés : DShot300/600/1200
• Protection par diode TVS : oui
• Trous de montage : 20 x 20 mm (M2 ou M3)

Le schéma de câblage

Comme d’habitude, Diatone fournit un diagramme de câblage des plus complets, ce qui facilitera le montage aussi bien aux débutants qu’aux pilotes confirmés.

D’autres photos

Prix et disponibilité

Les ESCs 4 en 1 Diatone Mamba Race F60 (75 Ampères en burst pendant 10 secondes) et Diatone Mamba Race F75 (85 Ampères en burst !) sont d’ores et déjà disponibles chez Diatone, aux prix respectifs de 68,99$ et 75.99$. Ils sont aussi disponibles avec le contrôleur de vol F722 Mini MK3 aux prix de 93,99$ pour les F60 et 108,99$ pour les F75. Dans tous les cas, sont fournis 2 nappes 8 pin sh1.0, une pigtail XT60 et un condensateur 470uF/35V.
