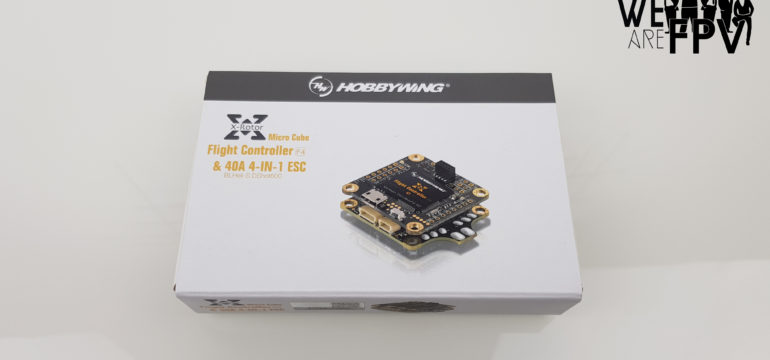

Hobbywing X-Rotor Micro Cube, analyse du combo FC F4 + ESC 4 en 1

Vous le savez certainement si vous regardez toutes nos vidéos avec assiduité, AeroSoap a choisi le combo Hobbywing X-Rotor Micro Cube pour sa magnifique frame Remix Ummagawd. Cette “stack” qui offre simplicité et praticité de montage a très bonne réputation chez les utilisateurs de BetaFlight, que ce soit en race ou en freestyle.

Les ESCs XRotor Micro 40A 4 en 1 BLHeli_S DShot600

Les ESCs XRotor Micro 40A 4 en 1 BLHeli-S DShot600

Ces ESCs fonctionnent donc sous le firmware BLHeli_S. Ils sont compatibles DShot600 et peuvent encaisser jusqu’à 4 x 40 ampères en continu et 4 x 50A en burst avec une tension d’alimentation comprise entre 2 et 5S. En bonus, la carte qui mesure 42.6 x 36 x 4mm et pèse 10g offre un régulateur 5V/1.5A. Elle peut se connecter à la carte de vol dédiée ou toute autre carte BF sans aucune soudure. Il n’y a qu’à y souder les alimentations des moteurs !

Le contrôleur de vol XRotor F4

XRotor Flight Controller F4

Doté d’un processeur de type F4, le contrôleur de vol s’appuie sur la target BetaFlight Omnibus. Il embarque à son bord un OSD actif (qui permet de régler BetaFlight), un capteur de tension et surtout un capteur de courant (bien plus fiable et précis pour préserver la durée de vie des LiPos). Un lecteur de carte SD est également présent pour les amateurs de blackbox.

Et le softmount ?

softmount hobbywing xrotor f4

Contrairement à ce que j’ai pu dire dans la vidéo, on peut tout à fait utiliser ce genre de softmount (les meilleurs à mon goût). Il faut juste trouver ou retailler des entretoises nylon à la bonne taille comme l’a fait Grumly FPV à qui on doit cette photo.

D’autres photos

Conclusion

Le combo Hobbywing X-Rotor Micro Cube FC F4 + ESC 4 en 1 40A n’est pas ce qui se fait de plus haut de gamme (pas de 6S ni de DShot1200 – la FC est compatible mais pas les ESCs -) mais il est complet, simple à monter et fiable depuis les retours que j’ai pu lire depuis plusieurs mois ! De plus, pour aller plus loin on peut même empiler l’émetteur vidéo de chez Hobbywing dessus, toujours sans soudure pour un montage simple, propre et peu encombrant.

Tags Hobbywing
Comments (8)
  1. francois patrick valmont dit :

    bonjour, elle est ou l’analyse ?
    de quels softmounts parlez vous ? On voit pas vraiment…
    je vous remercie de votre travail mais c ‘est un peu court …

    1. Motard Geek dit :

      Ces softmounts : https://goo.gl/RfoUcE

      Sur la photo ils sont entre la carte 1 et 2 de la stack. La 1 étant un vTx et 2 et 3 le combo Hobbywing 😉

  2. DICOU dit :

    Bonjour
    Merci de l’analyse de ce combo,j’aurai une question svp

    Ou se trouve les détails du schéma de câblage? Je n’ai pas vu dans les détails de la vidéo , plus précisément au niveau des les led (vous ne parlez pas des pins placés sous la fc)
    Comment câbler les leds et le contrôle de celles-ci ?

    Je suis encore novice, je voudrais avoir des précisions sur les pins places juste à côté de celles des led ( vabat+ ctrl et gnd)
    Le vbat raccordé à une runcam (swift) sert-il à donner la tension de la lipo?

    Cette fc a t elle le sport pour les RX de chez frsky ( xsr ou R XSR) ?

    1. Motard Geek dit :

      Salut,

      VBat c’est bien la tension de la LiPo sans régulateur. Ca permet donc de monitorer la tension via l’OSD de la caméra.

      Ce combo est tout à fait compatible avec les récepteur FrSky 🙂

      1. DICOU dit :

        Merci pour ton retour
        Mais tu n’as pas répondu concernant les leds
        Svp

        1. Motard Geek dit :

          T’as schéma de câblage et doc complète en PDF sur le lien Banggood indiqué dans la description de la vidéo 😉

          Jte le remets ici : https://www.wearefpv.fr/wp-content/uploads/2018/02/hobbywing-xrotor-f4-led-strip.jpg

  3. Kokokic dit :

    Salut Motard Geek, merci pour le retour sur cette combo.
    Je suis en plein montage mais je n’arrive pas a faire communiquer mon quad et la radio. J’ai pourtant cabler mon Sbus/Ibus sur le port de la FC.
    J’utilise ceci : http://img.banggood.com/file/products/20161010005835FS-A8S%20User%20manual%2020160929%20.pdf
    Et j’ai câblé avec le courant en 5 et meme essayé en 3.3 : https://forum.wearefpv.fr/applications/core/interface/imageproxy/imageproxy.php?img=https://uploads.tapatalk-cdn.com/20180211/6adff51dac5764bc63f31d07c135d5b0.jpg&key=cdb0c7d8a37a625f2af1f7a38508edcc408a551212e4a1a99173614c57fc5109

    Ma RC est bien bindé.
    Je suis en ibus sur betaflight.
    Si tu as une solution je suis preneur.
    Merci d’avance

  4. Motard Geek dit :

    Hello,

    C’est sûrement à cause de l’inverseur pour SBUS que ça bloque. Faut pas mettre l’IBUS sur le port SBUS mais sur un autre UART à mon avis.

    T’as le lien vers le topic sur le forum qu’on continue là-bas c’est plus simple 😉
